تست مقاومت سیستم اتصال‌زمین به روش تست الکترود زمین کلمپی با دو پراب


روش تست الکترود زمین کلمپی با دو پراب



این روش جهت تست الکترودهای مجزای سیستم ارتینگ و در حالتی که باز کردن اتصالات الکترودها مشکل می‌‌باشد توصیه می‌گردد. همچنین در مواردی باز کردن الکترود ناممکن یا خطرناک می‌باشد.

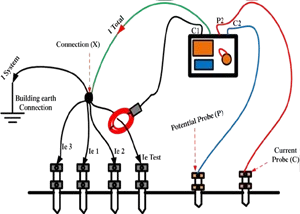

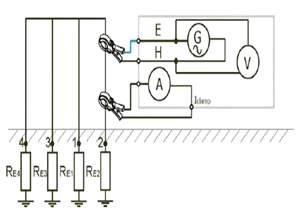

تست الکترود به روش انتخابی و با یک کلمپ جریان

تست الکترود به روش انتخابی و با یک کلمپ جریان

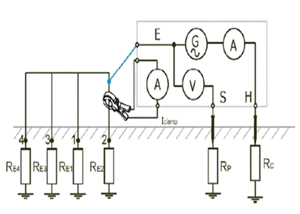

حالت مقاومت به صورت ذیل اندازه‌گیری میگردد:


مقاومت


Igen جریان دستگاه تست و اندازه گیری، Iclamp جریان کلمپ، N نسبت تبدیل هسته کلمپ می‌باشد. همچنین جریان IRE2 با کلمپ های جریان محاسبه می‌گردد.

نکات اجرائی:
• این روش جهت سیستم‌های ارتینگ گسترده یا سیستم‌های ارتینگ متصل مناسب نمی‌باشد، زیرا که پراب ها می‌بایست در فواصل زیادی از الکترودهای در حال اندازه‌گیری کوبیده شود.
• این روش برتری خاصی نسبت به روش دو کلمپی بدون پراب ندارد.

• در سیستم‌های بزرگ که جریان جزئی الکترود، قسمت کوچکی از جریان کل دستگاه می‌باشد، ملاحظات دقت دستگاه در خصوص حذف نویز در تجهیز می‌بایست لحاظ گردد، لذا جهت سیستم‌های ارتینگ شامل بیش از 10 الکترود مجزا این روش توصیه نمی‌گردد.


روش تست الکترود زمین کلمپی با دو پراب

این روش جهت سیستم‌های ارتینگ گسترده یا سیستم های ارتینگ متصل مناسب نمی‌باشد، زیرا که پراب‌ها می‌بایست در فواصل زیادی از الکترودهای در حال اندازه‌گیری کوبیده شود.
این روش برتری خاصی نسبت به روش دو کلمپی بدون پراب ندارد.
در سیستم‌های بزرگ که جریان جزئی الکترود، سمت کوچکی از جریان کل دستگاه می‌باشد، ملاحظات دقت دستگاه در خصوص حذف نویز در تجهیز می‌بایست لحاظ گردد، لذا جهت سیستم‌های ارتینگ شامل بیش از 10 الکترود مجزا این روش توصیه نمی‌گردد.


تست الکترود به روش انتخابی و یا یک کلمپ جریان

ست الکترود به روش انتخابی و یا یک کلمپ جریان



اندازه‌گیری مقاومت الکترود زمین توسط روش دو کلمپی
این روش جهت حالتی مناسب می‌باشد که شامل چندین سیستم موازی یا الکترود موازی با اتصالات زیر زمین یا روی زمین بوده و ایجاد حلقه مابین الکترود‌ها جهت ایجاد جریان‌های تست میسر باشد.

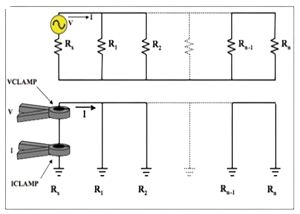

اندازه گیری مقاومت الکترودها به روش دو کلمپی
اندازه گیری مقاومت الکترودها به روش دو کلمپی


کلمپ اولیه ولتاژی را بر روی سیستم ارتینگ القا می‌نماید. ولتاژ القا شده جریان تستی را در حلقه ایجاد می‌نماید. بنابر مثال موجود در شکل بالا مقاومت الکترودهای مستقل مطابق با معادله زیر محاسبه می‌گردد:

مقاومت الکترودهای مستقل



که در این معادله Ugenerator منبع ولتاژ داخلی دستگاه تست یا ولتاژ القائی کلمپ اولیه می‌باشد و جریان Iclamp جریان ایجاد شده در کلمپ ثانویه جریان و N نسبت تبدیل هسته کلمپ می‌باشد.

اگر برایند مقاومت الکترود‌ها مستقل و موازی شده(غیر از الکترود هدف) بسیار کوچکتر از مقاومت تست شده باشد. مقدار مقاومت اندازگیری شده برابر با مقاومت الکترود زمین می‌باشد.


مقاومت الکترودهای مستقل


اگر مقاومت الکترودهای مستقل به صورت موازی غیر از الکترود هدف کمتر از مقاومت الکترود تست شده باشد، نتیجه می‌تواند برابر با الکترود مورد تست در نظر گرفته شود. (RE2) مقاومت مابقی الکترودهای مستقل می‌تواند به همین شکل اندازه‌گیری گردد.

نکات اجرائی:

  • این روش در سیستم‌های ارتینگ گسترده با تعداد الکترودهای موازی متعدد کاربردی می‌باشد.
  • جهت اندازه‌گیری مقاومت سیستم زمین ترانسفورماتورها مورد کاربرد قرار می‌گیرد.
  • در مناطق شهری راهگشای تست و اندازه گیری الکترودهای مستقل می‌باشد.
  • به جدا کردن الکترودهای مورد تست احتیاجی نمی‌باشد و بسیار سریع انجام می‌پذیرد.
  • این تست در هنگامی که تعداد الکترودها زیاد می‌باشد، دقیق‌تر است.
  • جهت جریان‌های کوچک احساس شونده توسط کلمپ ثانویه می‌بایست ملاحظات حذف نویز در اندازه‌گیری لحاظ گردد.
  • فاصله مابین دو کلمپ جهت تست دقیق می‌بایست بر اساس دستورالعمل دستگاه لحاظ گردد.
