حفاظت اولیه در برابر صاعقه: حفاظت در برابر صاعقه به دو بخش حفاظت اولیه و ثانویه تقسیم میگردد. در این فصل حفاظت اولیه در برابر صاعقه مورد بحث و بررسی قرار میگیرد. برای فراهم آوردن یک سیستم حفاظت اولیه مطمئن در برابر صاعقه در ابتدای امر میبایست شرایط ساختمان و تجهیزات داخل آن مورد ارزیابی قرار گیرد. ارزیابی خطر جهت طراحی سیستم حفاظت اولیه در برابر صاعقه این روش به منظور تعیین نیاز به حفاظت و سطح حفاظتی سیستم صاعقه گیر بکار میرود و در طراحی و محاسبه آن پارامترهایی نظیر شرایط محیطی ساختمان، نوع مصالح ساختمان، محتویات ساختمان، ارتفاع ساختمان و اثرات بعدی برخورد صاعقه به ساختمان و....در نظر گرفته شده است. تعیین نیاز به حفاظت و سطح حفاظتی لازم برای یک سازه بر طبق استاندارد NFC 17-102 بستگی به دو پارامتر زیر دارد: 1-تعداد برخورد مستقیم صاعقه مورد انتظار به سازه (Nd) 2-تعداد قابل قبول برخورد سالیانه صاعقه (Nc) تعیین مقدار Nd : برای تعیین مقدار Nd ابتدا باید پارامترهای زیر را محاسبه نمود: چگالی (دانسیته ) فلاش صاعقه: (Ng) عبارتست از تعداد برخورد صاعقه سالانه برای هرKm^2 ،که به روش زیر تعیین میگردد: الف: استفاده از نقشه چگالی برخورد صاعقه که در این حالت Ng=Na/2.2 ب: استفاده از منحنی ایزوکرونیک محلی Ng max=Nk/10 (c): استفاده از اطلاعات محلی( تعداد روز توام با صاعقه در سال) راحتترین و دقیقترین راه برای به دست آوردن چگالی (دانسیته) صاعقه در ایران با توجه به اطلاعات موجود در مورد تعداد روز توام با صاعقه در سال در سالنامههای هواشناسی راه سوم و استفاده از فرمول معتبر ذیل می باشد:
که در این فرمول Td نمایانگر تعداد روز توام با صاعقه در سال در محل مورد نظر میباشد. مساحت تجمیعی معادل ساختمان(برحسب m^2)(Ae) : برای سطح زمینی است که احتمال برخورد مستقیم صاعقه به آن در سال برابر با احتمال برخورد مستقیم صاعقه به ساختمان مورد نظر و برابر سطحی است که از برخورد خطوط با زاویه شیب 35 درجه در همه جهات ساختمان با گذر از بالای ساختمان و سطح زمین ایجاد میگردد. برای یک ساختمان با طول L و عرض W و ارتفاع H ، مساحت تجمیعی معادل برابر است با:
ضریب C1: ضریب محیطی که بیانگر تاثیر اشیاء قرار گرفته در داخل فاصله 3H از ساختمان میباشد و مقدار آن از روی جدول زیر تعیین میگردد:
پس از محاسبه و تعیین سه پارامتر فوق میتوان به روش زیر Nd را محاسبه نمود:
قبل از محاسبه مقدار Nc باید پارامترهای زیر را که در محاسبه Nc بکار میروند محاسبه نمود. 1- نوع مصالح ساختمان 2- محتویات ساختمان 3- مسکونی یا غیر مسکونی بودن ساختمان 4-اثرات برخورد صاعقه به ساختمان چهار فاکتور بالا بصورت ضرایب C_2 ,C_3 C_5 ,C_4 در محاسبه Nc بکار میروند که با استفاده از جداول زیر تعیین میگردد.
پس از محاسبه مقادیر Nc,Nd میتوان نیاز به حفاظت و همچنین سطح حفاظتی لازم برای سازهای خاص را تعیین نمود. برای این منظور مقادیر Nc,Nd با یکدیگر مقایسه میگردند و نتیجه این مقایسه تعیین میکند که آیا نیاز به نصب سیستم صاعقه گیر وجود دارد یا نه ؟ و در صورت نیاز، چه سطح حفاظتی مورد نیاز می باشد: اگر Nc>Nd باشد، در اینصورت نیاز به نصب سیستم صاعقه گیر نمیباشد. اکر Nc1 باید نصب گردد و سطح حفاظتی مورد نیاز از روی جدول زیر تعیین میگردد.

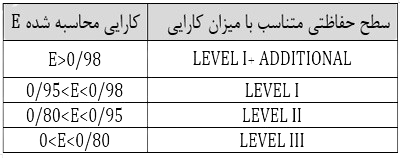

جدول تعیین سطح حفاظتی متناسب با کارایی :
